航空障碍灯走线流程步骤安排分析

　　我们挑选安装航空障碍灯之前一定要做好相应的准备工作，来开始对航空障碍灯的走线进行安排。一般来言，我们会依据楼层建筑物设计图纸所设计对应的航空障碍灯安装点，来对航空障碍灯进行预埋线工作，这就是我们常说的航空障碍灯走线。

　　我们现在以单栋楼楼高163米为例来介绍一下航空障碍灯走线：

　　航空障碍灯设计安装高度为：

　　1. 163米处安装高光强航空障碍灯，白色可变光强;

　　2. 118米处安装中光强A型航空障碍灯，白色可变光强;

　　3. 73米处安装中光强B型航空障碍灯，红色闪光;

　　4. 控制方式配置航空障碍灯控制器，控制灯具的同步闪烁和工作。

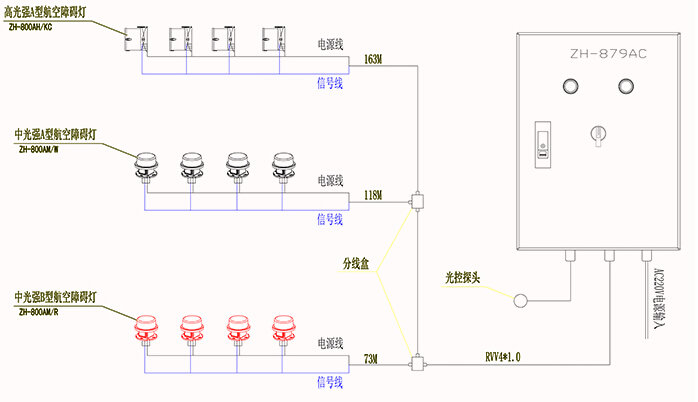

　　航空障碍灯走线示意：

　　1. 灯具本身自带线为四芯(RVV4*1.0)电缆线;

　　2. 航空障碍灯控制器依照设计图纸设计安装，室内障碍灯控制器需要将光控探头正确引出室外感受光照变化。控制器接电源线通电，用一根四芯电缆线接障碍灯控制器从楼下走楼顶上，给灯具进行走线;

　　3. 考虑到楼层需要安装三层航空障碍灯，因此需要两个分线盒将从控制器走出来的四芯电缆线分线给三个安装灯具的楼层;

　　4. 预埋线管可采用普通家用自来水管的PVC水管即可(只适合障碍灯灯具预埋走线的情况);

　　5. 从控制器出来的四芯电缆线一直到第一处航空障碍灯安装位置(楼高73米处)，连接分线盒，将四芯电缆线分成两条，一条继续往上走线，一条给这一层的航空障碍灯连接通电和接通信号线，以此类推;

　　6. 航空障碍灯信号线和电源线以及接地线都包括在控制器出来的四芯电缆线上，不需要再单独走线连接灯具信号线。主体从下往上需要一根电缆线即可完成航空障碍灯的电源供电和信号线的连接。

　　以上就是我们航空障碍灯厂家为大家设计的航空障碍灯走线流程步骤安排，我们安徽伟德作为专业的航空障碍灯厂家会为大家带来最科学的技术和最优质的服务。
